產品名稱：串口服務器
規格型號：UT-D6804E-CN
通訊協議：RS232/485/422轉TCP/IP
端口數量：4口
安裝方式：導軌式
產品等級：工業級
產品概述：
產品支持串行終端到 TCP/IP 之間數據轉換，內部集成 TCP/IP 協議棧，實現 RS-R232/485/422 串口與TCP/IP 網絡接口的數據雙向透明傳輸，使得串口設備能夠具備聯網功能。內部集成 ARP，IP，TCP，HTTP，ICMP，UDP 等協議。所有程序提供中英文界面，有設置向?qū)В子诓僮鳌?廣泛用于工業控制，設備自動化，物聯網，環境監控，智能交通，動環監控等領域。
產品特性：
● 采用純國產高性能主控方案，主控頻率高達648Mhz,內存 SDRAM32M, 16M flash 存儲。
● 2 個百兆以太網口，雙 IP 模式。
● 支持4路 RS-232/485/422串口，實現遠程控制功能
● 支持 Reset 鍵恢復出廠設置
● 支持外置看門狗
● 每路 RS232 串口提供5 路信號，包括 RXD，TXD，RTS，CTS，GND
● 每路 RS485/RS422 串口都提供 T/R+,T/R-,R+,R-
● 支持自定義波特率
● 支持串口收發指示燈
● 支持 MCP、VCOM 虛擬串口
● 支持串口士4KV 防靜電保護，網口1.5KVAC 隔離保護
● 支持 Web 固件升級
產品參數：
| 接口 | 電源接口 | 3Pin 5.08 帶鎖端子，內置防反接 |
| 以太網接口 | 2xRJ45，2x10/100Base-T(x) | |
| 串行接口 | :4XRJ45，RS232/485/422三合 | |
| LED 指示燈 | PWR 電源指示燈，RUN運行指示燈，8個串口收發指示燈 | |
| 按鍵 | 1個出廠復位按鍵 RESET | |
| 電源需求 | 輸入電壓 | 12~48VDC |
| 功耗 | 最大輸入功耗:3W | |
| 機械特性 | 外殼 | IP30防護等級 |
| 重量 | 522g | |
| 安裝方式 | 導軌/壁掛式安裝 | |
| 尺寸(長x寬x高) | 135mmx100mmx49mm(不含安裝件) | |
| 傳輸距離 | RS-232 | 15m |
| RS-485/422 | 1200m | |
| 工作環境 | 儲存溫度 | -40~85°C |
| 工作溫度 | -40~85°C | |
| 相對濕度 | 5%~95%(無凝結) | |
| 支持協議 | ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、SNMP、MQTT、MODBUS | |
| 工作模式 | VCOM、MCP、TCP Server、TcP Client、UDP client、、Modbus TCP Server、 Modbus TCP Client | |
| 串口參數 | 接口類型 | RS-232、RS-485、RS-422 |
| 波特率 | 300-921600bps | |
| 校驗位 | None、0dd、Even、Mark、Space | |
| 數據位 | 7、8 | |
| 停止位 | 1、2 | |
| 認證標準 | EMC | EN 55032/24 |
| EMI | CISPR 32,FCC Part 15B class A EMS:IEC61000-4-2 ESD 接觸6KV,空氣8KV IEC61000-4-3 RS 3V/m IEC61000-4-4 EFT 電源2KV,信號1KV IEC61000-4-5 Surge 電源2KV，信號0.5KV IEC61000-4-6 CS 3V/m | |

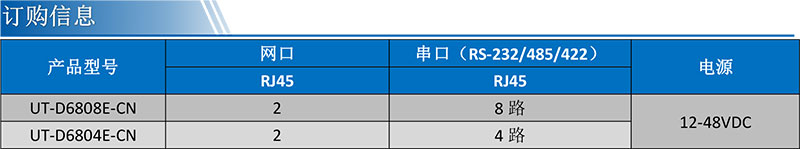

訂購信息：

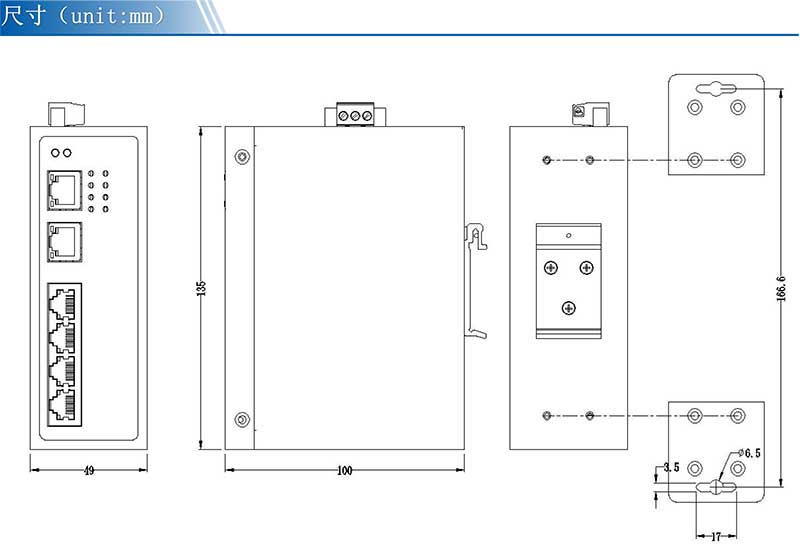

產品尺寸：
