一、簡介：
1.1項目簡介
城市綜合管廊就是地下城市管道綜合走廊。即在城市地下建造一個隧道空間，將電力、通訊，燃?xì)狻⒐帷⒔o排水等各種工程管線集于一體，設有專門的檢修口、吊裝口和監測系統，實施統一規劃、統一設計、統一建設和管理，是保障城市運行的重要基礎設施和“生命線”。它是實施統一規劃、設計、施工和維護，建于城市地下用于鋪設市政公用管線的市政公用設施。
城市綜合管廊系統不僅解決城市交通擁堵問題，還極大方便了電力、通信、燃?xì)狻⒐┡潘仁姓O(shè)施的維護和檢修。此外，該系統還具有一定的防震減災作用。如1995年日本阪神大地震期間，神戶市內大量房屋倒塌、道路被毀，但當?shù)氐牡叵戮C合管廊卻大多完好無損，這大大減輕了震后救災和重建工作的難度。
1.2 項目需求
地下綜合管廊是城市的超級大動脈，它將給城市帶來從內到外的活力，但地下管線建設規模不足、管理水平不高等問題亦日益凸顯。綜合管廊屬于地下封閉空間，一旦發生火災，會迅速消耗掉管廊內部氧氣并產生大量有害氣體，當甲烷、一氧化碳等危險氣體達到一定濃度時，還可引起爆炸。更嚴重的是，發生災害時管廊內部環境十分惡劣，搶修難度很大，對搶修人員也將造成人身安全威脅。
因此需要建立一套高穩定性、高可靠性的綜合管廊監控報警與運維管理系統。通過監控和管理系統對綜合管廊內的設施運行、實時環境、出入口等進行全方位在線監測，實現綜合管廊監測、運維的智能化、自動化，保障管廊內環境、設備、運維人員安全。因?yàn)楝F(xiàn)場環境的需求，系統需具備以下特點：
1.管廊特殊應用環境，無線設備需滿足管廊應用。
2.網絡穩定，抗干擾能力強，保障數據正常傳輸。
3.設備安裝管廊無人值守環境，需具備高安全性，保障設備不被非法入侵和數據破壞。
4.長時間穩定無故障運行。
5.管廊無線覆蓋+無線定位。
6.工作環境溫度：-10℃-60℃。
深圳市宇泰科技有限公司是國家級高新技術及深圳雙軟企業，專注于研發、生產及銷售工業以太網交換機、無線AP、串口服務器、傳感/采集設備、遠程測控終端單元、接口隔離保護設備、無線傳輸設備、工業接口轉換擴展及其它智能通信設備，是國內領先的工業通訊解決方案供應商。
二、方案設計：

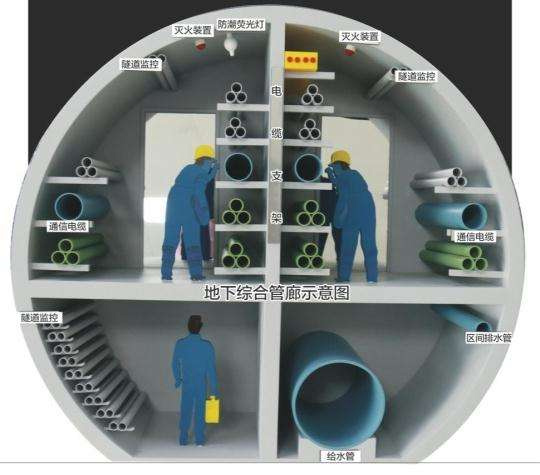

2.1 綜合管廊結構:
地下綜合管廊分干線綜合管廊和支線綜合管廊，斷面結構分為矩形斷面和圓形斷面，并設有專門的人員出入口、管線出入口、檢修口、吊裝口等。
規劃標準的附屬設施系統主要包括：通風系統、照明系統、受配電系統、消防系統、排水系統、有害氣體監測系統、警報系統、標識系統、監控管理系統、其他經主管機關等認為有必要的設備等。
2.2 綜合管廊無線系統:
綜合管廊無線應用通過在管廊內部署無線接入點實現管廊內無線覆蓋，同時管廊無線應用可以實現智能巡檢和人員定位。通過在每個功能分區中心放置一臺宇泰UT-9600L無線AP對分區兩端各100米管廊進行無線覆蓋，部署3臺或以上無線探針設備實現無線定位，無線接入點和探針連接到管廊傳輸網上實現與控制中心數據交互，在匯聚層采用宇泰UT-6608GM工業級導軌式網管型交換機組成冗余環網，保證鏈路的可靠性，在中心機房核心層選取宇泰工業級機架式網管型UT-62424G系列網管型交換機進行管理，設置AC控制器對各功能分區的無線AP和探針進行統一管理和配置，AC控制器通過Capwap協議與各管廊分區下接入的AP和探針設備建立私有隧道進行管理配置，最終實現整個管廊無線覆蓋、采集信息回傳和人員定位。

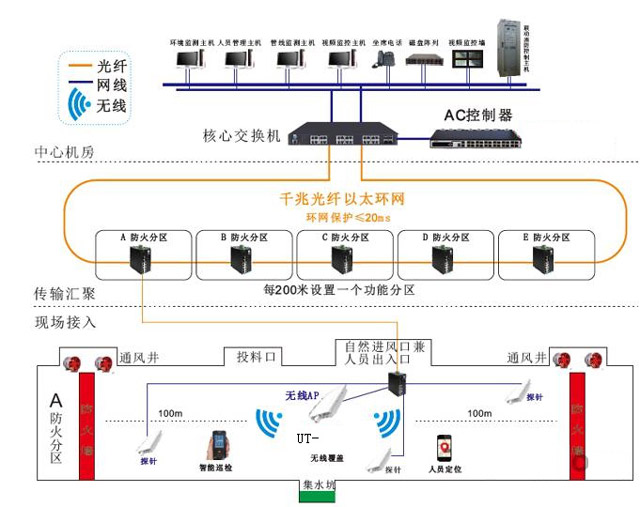

2.3 網絡拓?fù)鋱D:
2.4 方案特色:
1.設備均為工業級產品，所用交換機均通過國家電網A類認證，IEC61850-3標準。
2.交換機均為寬溫寬壓，冗余雙電源，工作溫度可達-40~85℃；無線AP可適應-40℃ ~ 60℃。
3.交換機防護等級均為IP40；無線AP可達IP67。防腐、防塵、防潮。
4.交換機采用光纖冗余環網，組網簡單，穩定可靠。
5.私有快速環網技術，故障切換時間小于50ms。
6.完善的網絡管理功能，宇泰科技交換機除支持CLI、Telnet、WEB等常見管理方式外，還擁有強大的SNMP管理功能。宇泰科技強大的綜合網絡管理軟件Netview更是對整個網絡的健康偵測做到及時、準確而又全面。
7.提供多種無線AP/網橋/客戶端供現場選擇。
8.提供一整套管廊無線解決方案、無線規劃、網絡優化，保障無線傳輸穩定有效。
9.AC+AP組網，支持二層/三層漫游，功率自動調整，AP統一管理，設備在線升級。
10.高安全性，支持WPA/WPA2加密、MAC地址過濾、黑白名單，標準的Radius服務器接口。
11.AP設備支持標準IEEE802.3af/at POE 以太網供電，減少單獨供電困擾。
2.5 主要設備:
三、設備介紹：
3.1 UT-9600L 無線AP:

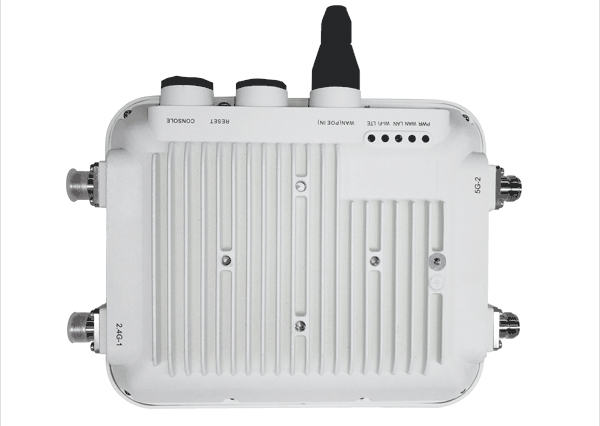

宇泰無線AP UT-9600L搭載Rscan智能天線系統，采用MIMO技術，支持最高1.2Gbps的無線傳輸速率，提供遠距離、高容量、高性能的戶外無線連接。本產品采用了工業級設計：美觀的金屬密封外殼達到工業級IP67的防護等級，搭配高規格的工業級元器件，可適應-40～65℃的溫度下正常工作，適用于各種惡劣的工作環境且多業務并發的城市綜合管廊監控和管理系統。
3.1.1 產品特性:
1、Rscan智能天線和MIMO技術:
UT-9600L 無線AP融合了Rscan智能天線和獨有專利的干擾過濾技術,可智能感知每個無線終端的類型和方位，在復雜的戶外環境為每個終端提供最優的信號質量，保障高覆蓋、高穩定性、持快速的無線連接。
2、TurboRF性能優化:
TurboRF優化引擎同時支持七層應用優化和三層無線協議的射頻優化，可有效提升無線網絡在高用戶密度，信號干擾復雜等場景中的應用加速能力和服務質量保證。其中包含：自動信道和功率調整，Airtime公平調度、混合接入優化、頻譜導航、垃圾報文過濾、自動干擾抑制、報文加速、流量整形等。
3、企業級安全防護:
UT-9600L集成企業級無線防護方案，支持所有主流的安全認證模式，例如WEP, WPA1/2-PSK, WPA1/2-E, 802.1X, AD域融合，頁面登陸，短信認證，社交賬號認證等。
4、胖瘦模式靈活部署:
產品支持胖AP模式獨立組網，方便網絡規模較小的客戶快速使用。也可切換到在云端或本地控制器上集中管理，用戶可以隨時隨地配置和監控?zé)o線網絡，降低部署WLAN網絡的成本和復雜性。
5、靈活的天線選擇:
一體化機身設計，方便客戶快速安裝。同時預留外置天線接口，用戶切換到外置天線。在部署時根據實際場景的物理環境和需求來靈活地選擇天線類型，無需更換設備。
6、適應各種惡劣環境:
產品為一體化鋼鑄外殼設計，主要采用軍工級元器件，內置加熱模塊，可適應任何室外惡劣工作環境。支持IP67防水防塵等級，工作溫度范圍-40℃～65℃，風載荷可達150mph。

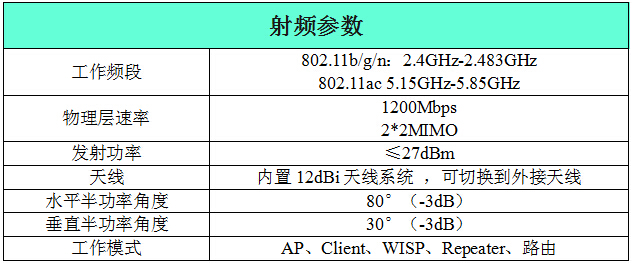

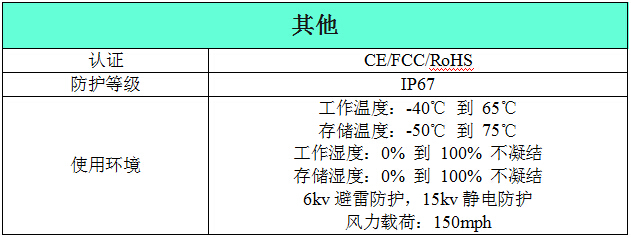

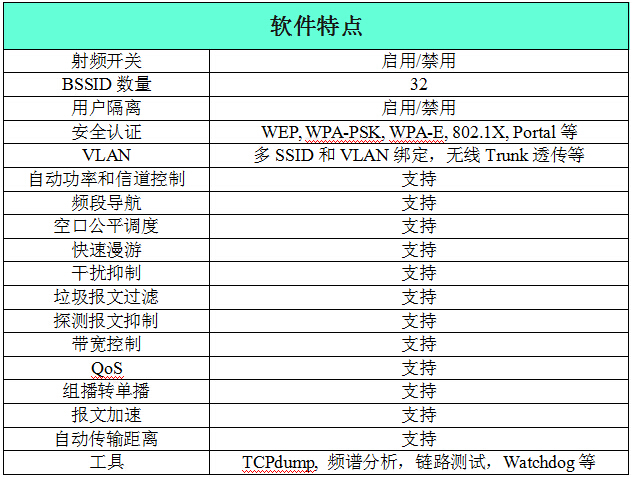

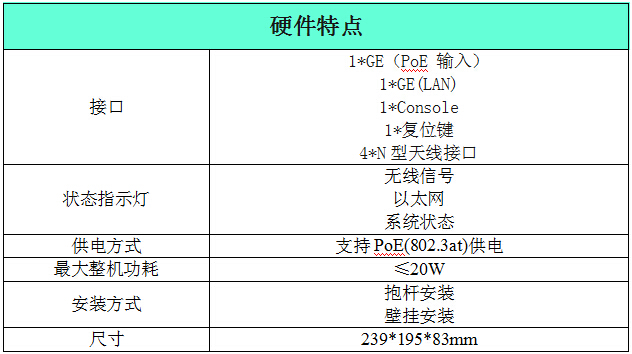

3.1.2 規格參數:

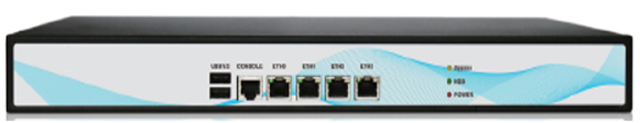

UT-92000無線管理平臺:
UT-92000MBC系列是宇泰科技的WLAN集中管理式平臺，專為企業級用戶開發，用于滿足企業級無線網絡不同規模部署的要求。為更加貼近企業級用戶需求，我們遵從高安全、體驗好、易管理的設計理念。DPI技術的深入應用，全面提升應用和用戶的管理、監控級別。內置企業級防火墻模塊，保證無線網絡的高安全性。智能RF優化，將無線使用體驗提升到新高度。地圖式運維、可視化管理，極大減少用戶管理大型無線網絡的運維工作量。報表中心深入分析用戶喜好，帶來更精準、更高效的商業數據。UT-92000擁有不俗的轉發性能，具備良好的穩定性和擴展性，適合中小型規模無線網絡的應用。
3.1.3 產品特性：
1、多業務平臺，一體化部署：
UT-92000將網關、防火墻、無線控制器、AAA服務器等網絡服務整合，是真正的多業務平臺。用戶可根據業務需要，實現不同的網絡功能，降低整體投入。同時，智能冗余、集群、硬件Bypass的支持保證了網絡高可用性。
2、統一無線管理，數據智能轉發：

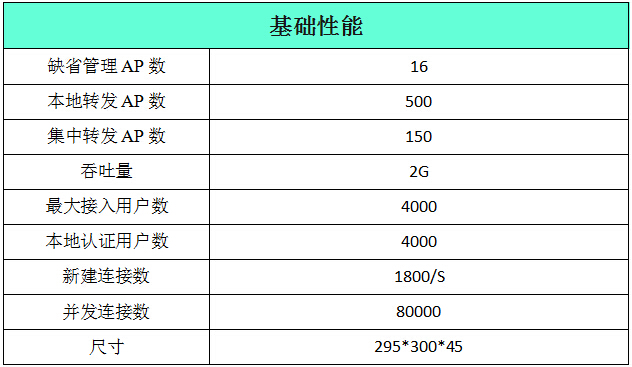

UT-92000可部署于二層或三層網絡中，無需改動現有網絡結構即可完整部署WLAN。最高可統一管理150臺AP，可配置500臺AP，滿足中小企業的無線管理需求。支持靈活的數據轉發模式，用戶可選本地轉發或集中轉發，可更好的適應無線網絡的流量轉發要求。
3、VisualSec保障企業組網高安全性：
●擁有靈活，更高等級的安全準入:
應對不同接入場景，提供更高等級、更加靈活的安全認證組合，如：短信認證、微信認證、Portal認證、802.1x認證，AD域認證、LDAP認證等，保證終端靈活安全的準入。
●應用級訪問控制，終端安全管理更加精細:
除支持用戶、終端、IP、網絡等多維度授權及流量管理之外，還支持DPI（深度包檢測）技術，識別用戶行為，IT管理更加精細。
●WIPS+防火墻+隧道加密，全面防護數據安全:
內置WIPS模塊，可防范釣魚AP、仿冒AP，危險終端，危險行為等，保證數據安全。包含應用級防火墻功能，實現精細的訪問控制和攻擊防護。AC與AP之間的數據傳輸均采用隧道進行加密，防止用戶從中竊聽業務數據。Wi-Fi安全報表分析，讓危險元素變得可見，可以幫助管理員按需調整安全策略。
4、FlowPath，1-7層動態流控技術，提升帶寬利用率:
FlowPath實現了對業務流量的區分轉發，可針對重要業務流量設置優先級。比如企業網中財務、CRM等重要業務系統，設定優先轉發通道，自定義時間內轉發優先，其他非重要流量不會擠占業務流量通道。而且，當無重要業務流量時，其他非重要流量也可以利用此通道進行轉發，提升帶寬利用率。
5、TurboRF技術，自適應的無線局域網:
基于用戶、頻段、流量的智能負載均衡，可以平衡分擔每個AP的接入壓力，提高每個用戶的訪問帶寬，保證WLAN連接的高可用性。依據實際環境，自動調整射頻功率和信道，優化整體WLAN性能。支持快速漫游機制，終端可自由進行二、三層快速漫游，漫游間隔＜10ms，訪問對時延敏感的業務不會出現中
斷現象。
6、深入挖掘無線價值，提升增值服務：
●Wi-Fi 定位服務，深度精準營銷：
精確識別終端位置信息，可查看行動軌跡、區域終端密度等，方便調整營銷策略。自定義Portal推送中心，可實現基于位置、終端、時間等多維度的廣告推送規則，實現廣告精準直達。
●商業分析報表，完善用戶畫像：
可實現不同區域、不同門店、不同類型顧客的各項數據信息采集，可分析店面經營的客源數據，如，新老顧客占比、到店率，返店率，廣告點擊數量等，為店面經營提供數據支持。同時，也可精確識別用戶，分析用戶到店頻率，上網喜好，消費路徑喜好等有商業價值的信息。結合會員系統，構建完善的用戶畫像。
7、開放平臺，全面支持彈性擴展：
8、快速上線，易于運維：

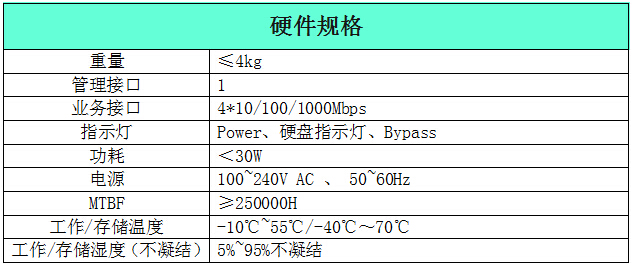

3.1.4 規格參數:

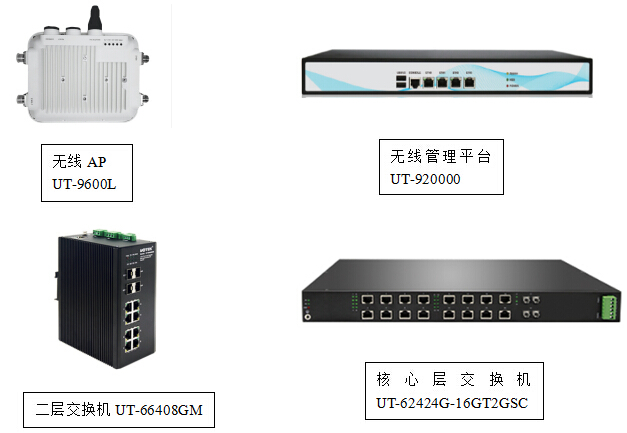

3.2 UT-66408GM工業級接入層交換機：
UT-66408GM網管型以太網交換機配有4路千兆光纖接口，8路千兆以太網接口。UT-66408GM支持各種高級網絡管理功能，包括QoS、VLAN、IGMP、Snooping/GMRP、Port Trunking、SNMP V1/V2/V3、RSTP/STP以及LLDP等。全面滿足了網絡管理人員的操作管理需求。支持環網冗余協議，網絡鏈路切換及快速自愈環網，提高了網絡的可靠性。采用節能技術，能夠通過偵測網線長度及工作負荷自動調整信號強度，有效降低能源消耗。具有使用簡單靈活，安裝方便，性能優越，性?xún)r(jià)比高的特點，是您提高服務器速度的理想選擇。
3.2.1 產品特性：
●配有4路千兆光纖接口和8路千兆以太網接口
●支持QoS、VLAN、IGMP Snooping/GMRP等管理功能
●內帶存儲轉發機制，支持多種協議
●支持冗余環網保護，RSTP/STP冗余協議
●支持SNMP V1/V2/V3不同等級的網絡管理協議
●支持帶寬管理，確保網絡穩定性
●支持基于MAC地址的端口鎖定，防止非法入侵
四、產品規格：
標準:
IEEE 802.3 、IEEE 802.3u、 IEEE 802.3z、IEEE 802.3ab、 IEEE 802.1D、
IEEE 802.1W RSTP、IEEE 802.3S MSTP、IEEE 802.3x Flow Coutrol、IEEE 802.1Q 、IEEE 802.1p
接口:
光纖端口：4路1000BASE-X（SFP）接口
RJ45端口：8路10/100/1000Base-T接口，自動偵測，全/半雙工MDI/MDI-X自適應
Console接口：RS-232（RJ45）
LED指示燈：PWR1、PWR2電源指示燈，F(xiàn)AIL電源故障燈,
RUN指示燈，G1、G2、G3、G4光纖指示燈，RJ-45指示燈
報警觸點：一路繼電器輸出，常開常閉容量1A @ 24VDC
電源需求:
輸入電壓：DC 12/24/48V，冗余雙電源輸入
接口端子：2個可插拔的3針接線端子
過載保護：提供
反接保護：提供
機械特性:
外殼：IP40防護等級
安裝方式：導軌式安裝
尺寸（W x H x D）：170mm×74.8mm×123mm
工作環境:
工作溫度：-40℃～85℃
儲存溫度：-40℃～85℃
相對濕度：5～95% (無凝露)
行業標準:
EMI：FCC Part 15 Subpart B classA，EN55022 class A
EMS：
IEC(EN)61000-4-2(ESD)，等級4
IEC(EN)61000-4-3(RS)，等級3
IEC(EN)61000-4-4(EFT)，等級4
IEC(EN)61000-4-5(Surge)，等級4
IEC(EN)61000-4-6(CS)，等級3
IEC(EN)61000-4-8
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
IEC 60068-2-6(Vibration)
保修期:5年

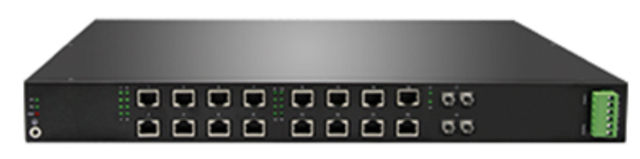

3.3 UT-62424G-16GT2SC工業級核心層交換機:
UT-62424G系列是一款高性能、高性?xún)r(jià)比機架式百兆網管型工業級以太網交換機，最多可配28路全千兆網絡接口，支持多種光電的組合，協助您更加靈活地設計網絡和應用。該系列交換機支持端口匯聚、端口鏡像、VLAN、組播、QoS、STP/RSTP等豐富的二層軟件特性，使工作性能更加穩定。支持Console、Telnet、Web多種管理方式及基于SNMP的網管軟件，更加易于網絡管理。
該系列交換機采用低功耗、無風扇的工業級設計。支持IP40工業防護等級，同時具有良好的EMI/EMC防護能力及支持在-40~85℃寬溫環境下穩定工作，為工廠自動化，智能交通，視頻監控等工業應用領域組建快速穩定的遠程終端接入網絡提供安全可靠的解決方案。
3.3.1 產品特性:
●支持IEEE802.3/802.3u/802.3x/802.3z/IEEE 802.3ab
●最大支持28路全千兆網絡接口，以太網口和光口可支持多種組合
●支持10/100/1000M，全/半雙工，MDI/MDI-X自適應功能支持STP/RSTP、UT-ring宇泰私有環網（≤20ms）
●支持QoS、VLAN、IGMP Snooping、GMRP等管理功能
●支持Web管理、Telnet和串口CLI配置
●支持端口VLAN和IEEE 802.1Q協議VLAN
●支持靜態和協議端口匯聚，最多支持4個匯聚組
●支持Syslog，支持RMON，支持鏈路層發現協議LLDP
●支持4級靜電和4級浪涌等級防護
●寬溫設計，工作溫度可達-40~+85℃
●工業防護等級IP40，無風扇設計，低功耗
●符合電信級運營標準，平均無故障時間高達432503h
3.3.2 規格參數：
規格參數
協議標準
IEEE 802.3 /IEEE 802.3u/IEEE 802.3ab/IEEE 802.3x/IEEE 802.3z
STP/RSTP，SNMP v1/v2c/v3，LLDP，Port Mirror，RMON，DHCP，TFTP，Telnet，Syslog，SNMP Inform，F(xiàn)low Control
802.1Q VLAN，Port-Based VLAN，GVRP，IGMP v1/v2/v3，GMRP，Link Aggregation，SNTP
接口
光纖接口：100Base-FX端口和100/1000Base-FX端口（SC/FC/ST/SFP）
RJ45接口：10/100Base-T(X)端口，MDI/MDI-X自適應全雙工
傳輸距離
超五類雙絞線：100m
光纖跳線：
單模：1310nm 20/40/60Km
1550nm 20/40/60/80/100/120Km
多模：1310nm 2Km
交換性能
轉發速率：線性轉發
傳輸模式：存儲轉發
MAC地址緩存：8K
交換帶寬：56G
電源需求
輸入電壓：110/220VAC(88~264VAC)/50-60Hz or 110/220VDC(88~264VDC) 本設備選用單電源輸入，可選雙電源冗余輸入，支持雙電源冗余輸入
滿載時整機功耗不大于50W
機械特性
外殼：IP40防護安裝
重量：不大于4440g
安裝方式：機架式安裝
機械尺寸
尺寸（W×H×D）436mm×315mm×44mm
工作環境
工作溫度：-40℃~85℃
存儲溫度：-40℃~85℃
相對濕度：0~95%（無凝露）
行業標準
EMI ：FCC Part 15，CISPR (EN55022) class A
EMS：IEC(EN)61000-4-2(ESD) ，等級4
IEC(EN)61000-4-3(RS) ，等級3
IEC(EN)61000-4-4(EFT) ，等級4
IEC(EN)61000-4-5(Surge) ，等級4
IEC(EN)61000-4-6(CS) ，等級3
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
