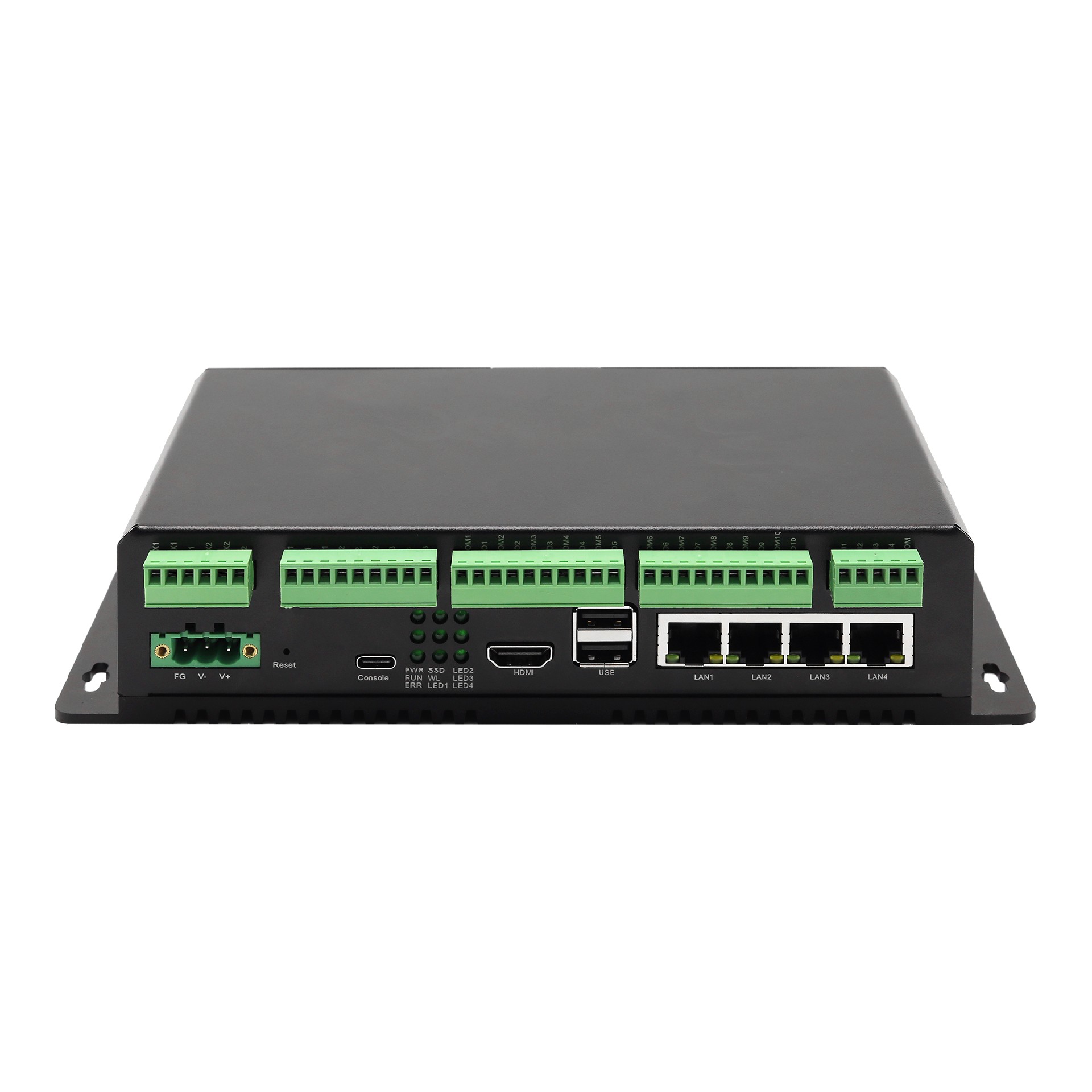

產品名稱：數字化集中控制器
產品型號：UT-GM9600
處理器：4核ARM Cortex-A55(64bit)
操作系統：Ubuntu20.04
接口：4路獨立IP千兆以太網，2路USB2.0，3路隔離CAN2.0接口，8路隔離RS-485，2路R-S232，18路光耦隔離DI，10路繼電器隔離DO，4路ADC，1個M.2座子（SATA），1個MiniPCIe座子（可選4G或5G redcap），Wi-Fi可選
一、產品概述
UT-GM9600系列，是一款面向工控市場研發數字化集中控制器，采用ARM架構，搭載RK3568J處理器，專為要求獨特結合實時處理和通信與應用處理的行業而設計，豐富的接口，優異的性能是產品的顯著亮點，板載4GB內存，eMMC存儲器32GB。UT-GM9600系列，接口方面擁有包括4路獨立IP千兆以太網，2路USB2.0，3路隔離CAN2.0接口，8路隔離RS-485，2路R-S232，18路光耦隔離DI，10路繼電器隔離DO，4路ADC，1個M.2座子（SATA），1個MiniPCIe座子（可選4G或5G redcap），Wi-Fi可選，適用于更多行業。
UT-GM9600系列，符合EMC3級設計，廣泛應用于電力、石油、化工、交通、工業自動化控制等行業。特別是數字化變電站、分布式能源、發電廠、光伏、風電、儲能、動力環境監控、樓宇數字化、數字化工廠等生產場景。UT-GM9600系列，產品充分分析了用戶需求的多樣性，使用場景的差異性，并結合行業的功能需求、技術規范，采用“求同存異”的設計策略，無縫的實現了：數據采集器、PLC 編程控制器、規約轉換器、邊緣網關等功能。
二、功能特性
超強算力，滿足邊緣數據采集和處理需求
搭載Cortex-A55四核64位高性能處理器，主頻最高可達2.0GHz
標配4GB大內存，可達到64Bit位寬， 頻率高達2666MHz
集成GPU，支持OpenGLES3.2/2.0/1.1，Vulkan1.1
集成VPN，可實現4K 60fps H.265/H.264/VP9視頻解碼和 1080P 60fps H.265/H.264視頻編碼
集成NPU，算力達到1Tops，支持主流架構模型 ( Caffe/TensorFlow)一鍵切換
多種接口靈活可選，滿足更多工業場景需求
支持4G、WIFI、有線多網同時接入
標配4個獨立千兆自適應以太網口
標配8路RS-485、2路RS-232工業串行接口
標配2個USB2.0接口
標配1個HDMI2.0接口
標配18路DI、10路DO、2路CAN2.0接口
標配4路ADC 0-20mA，0-10V，1%，采樣率2ksps
支持1路TF卡槽及1路M.2固態硬盤擴展
高可靠設計，業務安全穩定可靠
內嵌看門狗技術，確保設備正常運行
工業級設計，無風扇高效散熱，可工作在 -40°C~+85°C之間
WDT看門狗設計
硬件接口隔離保護，保證系統穩定
低功耗設計，寬電源輸入（12~36VDC），適用不同現場供電方式
智能業務部署，便捷運維
數據回傳方式靈活，支持有線和WLAN、4G等方式
開放式系統架構，提供完整的SDK開發文檔
三、規格參數：
| UT-GM9600-4-32-FW | |
| 規格名稱 | 硬件規格 |
| 主控芯片 | RK3568J，主頻1.8GHz |
| 4核ARM Cortex-A55(64bit) | |
| 支持INT8/INT16/FP16/BFP16 | |
| Mali-G52-2EE，支持OpenGL ES 1.1/2.0/3.2、Vulkan 1.0/1.1、OpenCL 2.0 | |
| 內存 | 標配4GB（可增配到8G） |
| 存儲 | 標配32GB（可增配到256G） |
| 操作系統 | Ubuntu20.04 |
| RTC時鐘 | 內置RTC，RTC計時功能 |
| DI | 18路DI，光耦隔離，1-4為濕接點，5-18為干接點，+9~24V |
| DO | 10路DO，繼電器隔離，常開，觸點阻性負載3A/5A 250VAC/30VDC |
| ADC | 4xAI 0-20mA，0-10V，1%，采樣率2ksps |
| CAN | 3路CAN2.0，500K |
| RS-485 | 8路，光電隔離，波特率1200~115200bps |
| RS-232 | 2路，光電隔離，波特率1200~115200bps |
| USB | 2路USB2.0 HOST |
| Ethernet | 4路10/100/1000M自適應網口(獨立IP不同網段，可支持橋接模式) |
| 4G/5G | 1路MiniPCIe，標配4G（全網通）可選5G（red cap） |
| Wi-Fi | 1路，支持2.4G/5.8G（可選） |
| TF卡 | 1路，TF卡插槽，最大適配128G |
| M.2 | 1路M.2，可支持SATA SSD固態硬盤 |
| 顯示輸出 | 1路HDMI |
| 掉電保護 | 支持約5秒 |
| 看門狗 | 支持(硬件看門狗) |
| 電源輸入 | DC24V輸入范圍(12V~36V) |
| 復位按鈕 | 支持設備復位重啟 |
| 指示燈 | 9路，PWR/RUN/ERR/WL/SSD/LED1/LED2/LED3/LED4 |
| 產品尺寸 | LxWxH=mm(不含安裝件) |
| 環境溫濕度 | 工作溫度-40℃~+85℃ |
| 儲存溫度-40℃~+85℃ | |
| 相對濕度5%~95%(無凝霜) | |
| 外殼 | 鋁合金底殼、金屬外殼設計，保護等級IP40 |
| 安裝方式 | 桌面式、導軌式 |
| 整機認證 | CE/FCC/ROSH |

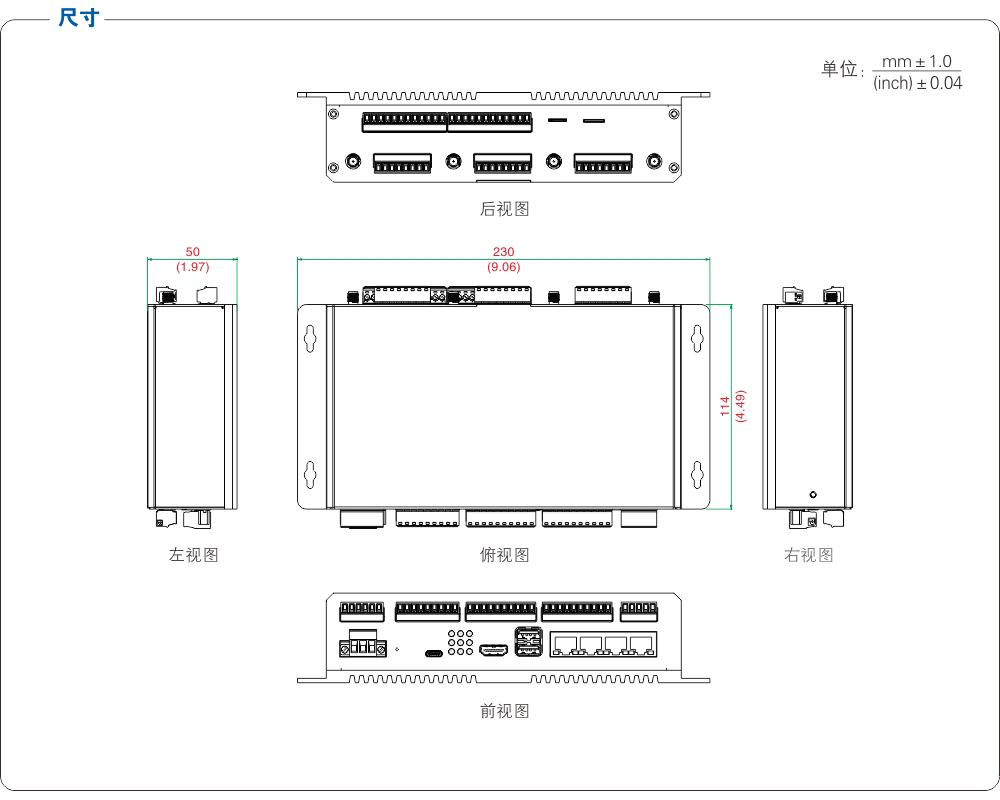

四、產品尺寸
